Coleta e Gestão de Oscilografias

O Sistema de Coleta e Gestão de Oscilografias desenvolvido pela Automa é uma solução projetada para coletar, armazenar e analisar registros oscilográficos, independente do fabricante e dos protocolos de comunicação. A ferramenta registra os arquivos coletados e o horário das perturbações em um catálogo de banco de dados SQL, além de organizar os arquivos COMTRADE em repositórios locais ou em rede.

Esses arquivos podem ser analisados de maneira intuitiva através da nossa plataforma Web que oferece funcionalidades avançadas de visualização. Além disso, a solução é compatível com qualquer ferramenta terceira que suporte o formato COMTRADE, permitindo flexibilidade e integração com outros sistemas de análise.

Melhore sua agilidade operacional

• Coleta e registro das oscilações 100% automatizados, eliminando a necessidade da coleta manual fisicamente no relé;
• Diminuição no tempo para reestabelecimento de energia, melhorando, consequentemente, os indicadores DEC e FEC e minimizando o impacto nos consumidores;
• Relatórios mais eficientes e precisos, otimizando pesquisas e diagnósticos;
• Organização dos ativos de IEDs e RDPs;
• Mais segurança e eficiência na distribuição de dados para ONS - Operador Nacional do Sistema Elétrico.

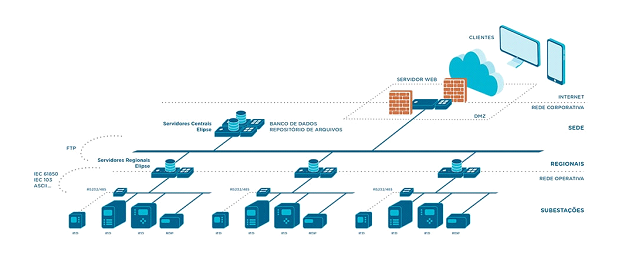

Gestão eficiente de dados

• Arquitetura flexível, permitindo a escolha de servidores centralizados ou descentralizados;
• Sistema compatível com diversos fabricantes, tais como ABB, ALSTOM, ARCTEQ, SCHNEIDER, SEL, ELO, SIEMENS, VAMP, GE, entre outros;
• Permite comunicação por variados protocolos, como IEC 61850, Modbus, Courier, ASCll e FTP;
• Comunicação bidirecional de sistemas SCADA/SEM/ADMS;
• Acesso via internet ou intranet.

Interface WEB para análise

• Nossa interface WEB fornece uma gestão mais eficaz e dinâmica das oscilografias, oferecendo uma série de funcionalidades essenciais para uma administração eficiente e precisa da grande quantidade de dados gerados.

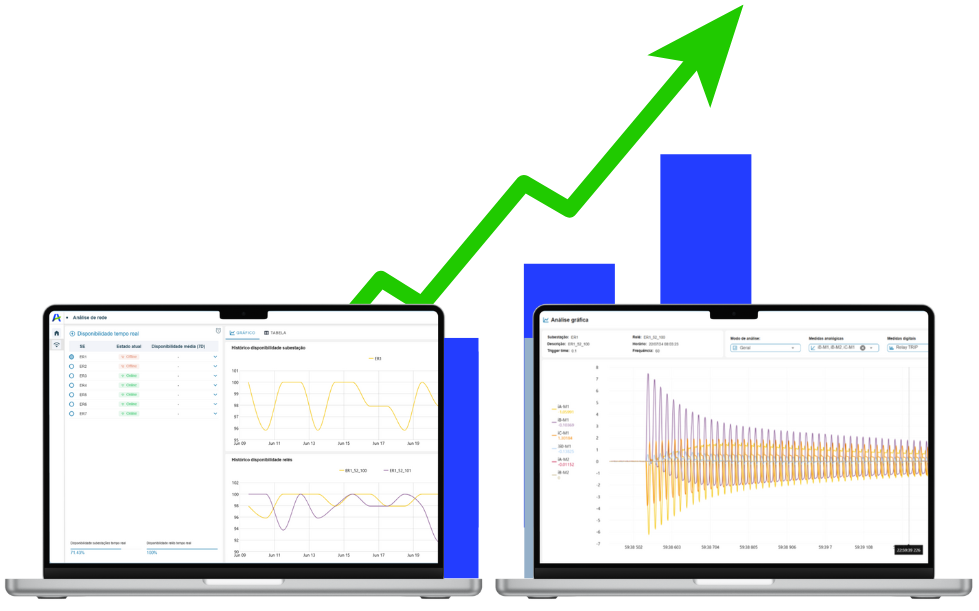

Análise gráfica

• Análise gráfica detalhada das oscilografias;
• Gráficos interativos e de fácil interpretação, permitindo uma análise clara das oscilografias registradas no sistema;
• Visualização simultânea de todas as medidas digitais e/ou analógicas, facilitando a interpretação conjunta dos dados e a compreensão geral do sistema naquele intervalo de tempo;
• Sistema multiplataforma, compatível com celulares, tablets e notebooks, permitindo o monitoramento das oscilografias de qualquer lugar;

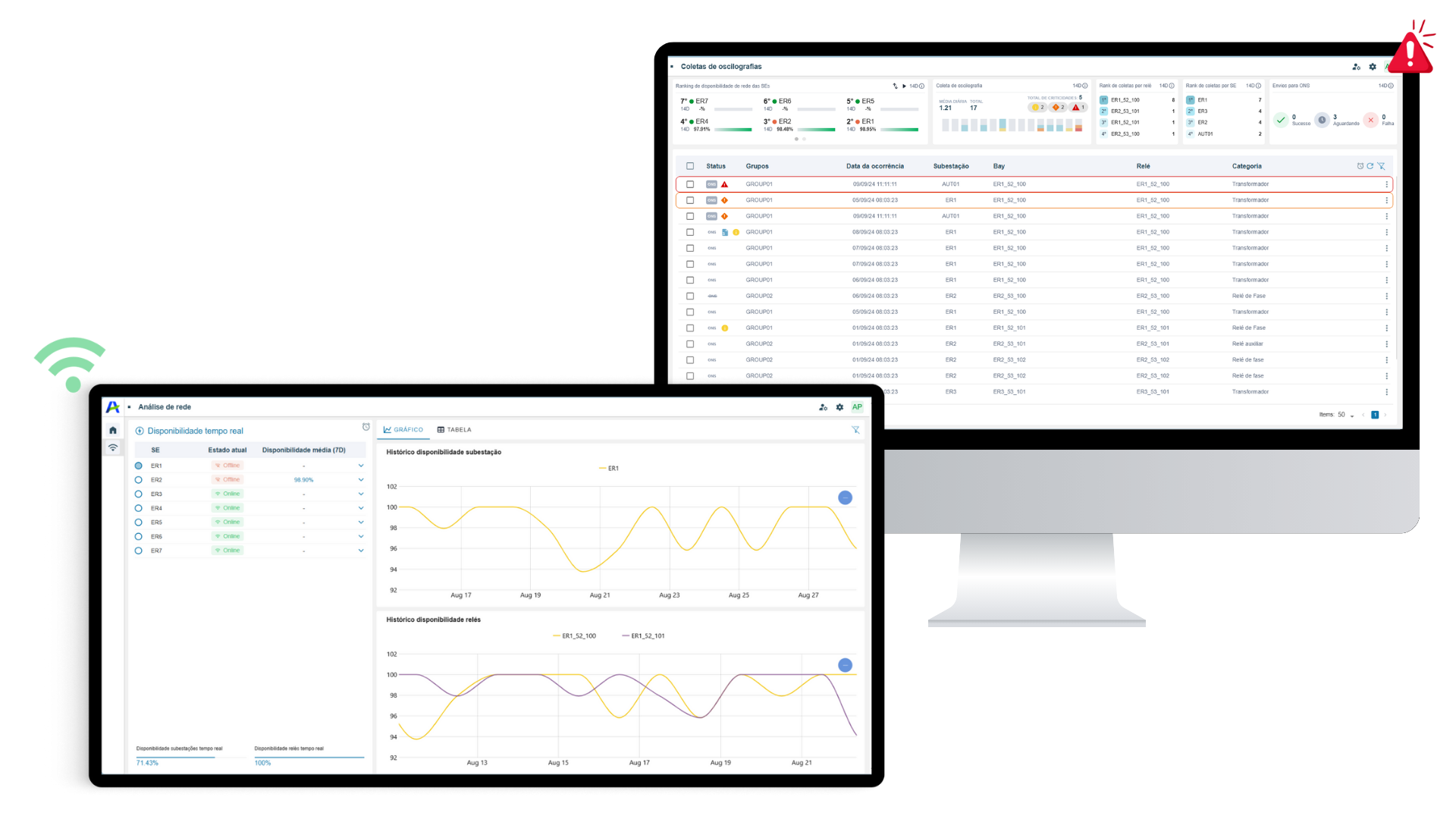

Monitoramento de rede e Oscilografias críticas

O sistema realiza análise em tempo real da disponibilidade de rede das subestações e relés, oferecendo gráficos com dados históricos e rankings das plantas com menor disponibilidade, facilitando a detecção de padrões e falhas na rede.

É possível identificar subestações e relés com maior incidência de perturbações através de rankings que auxiliam na localização das unidades e equipamentos com o maior volume de coletas realizadas. Além disso, garantimos que as oscilografias críticas sejam destacadas e monitoradas de perto:

• Configuração de níveis de criticidade para diferentes tipos de medições de relés, com base na importância e na urgência dos parâmetros monitorados;
• Importação de configurações de relés, eliminando a necessidade de configurações manuais de múltiplos equipamentos;
• Alarmes automáticos gerados para destacar as oscilografias críticas, evitando que perturbações significativas se percam no grande volume de dados;;

Automação de dados

• Download periódico de arquivos COMTRADE;
• Envio automático das oscilografias para ONS, reduzindo erros e atrasos, garantindo que os dados sejam submetidos pontualmente e conforme as exigências regulatórias do setor elétrico;
• Verificação do status das transmissões para o Operador Nacional do Sistema Elétrico, incluindo recibos de envio;
• Possibilidade de envio de e-mails ou mensagens (via Slack ou Microsoft Teams) automáticas para notificar a ocorrência de certos tipos de eventos.
